نصب مخزن آب آپارتمان؛ راهنمای موتورخانه، پارکینگ، حیاط و پشت‌بام
نصب مخزن آب آپارتمان فقط قراردادن یک منبع کنار پمپ نیست. زیرسازی نامناسب، اتصال صلب لوله، نبود هواکش یا سرریز، تحمیل وزن پمپ به خروجی و انتخاب محل بدون دسترسی می‌تواند باعث نشتی، تنش بدنه، صدای زیاد یا سرویس دشوار شود. این راهنما مراحل برنامه‌ریزی و کنترل نصب مخزن پلی‌اتیلن را برای ساختمان مسکونی توضیح می‌دهد. اجرای نهایی باید مطابق دستورالعمل محصول و توسط مجری تاسیسات انجام شود.
نقشه کلی اتصال مخزن و پمپ آب ساختمان
آرایش رایج شامل ورودی آب شهر به مخزن از طریق شیر قطع و شناور، خروجی مخزن به سمت صافی و پمپ، شیر یک‌طرفه یا تجهیزات کنترلی مطابق طرح، کلکتور توزیع، مسیر سرریز، هواکش و شیر تخلیه است. جزئیات دقیق به نوع پمپ، کنترل دور یا پرشرسوئیچ، تعداد واحدها و مقررات پروژه وابسته است.
پمپ نباید آب را به شکلی از شبکه شهری بکشد که فشار یا کیفیت خدمت سایر مشترکان مختل شود. طراحی ورودی و پمپاژ را مجری دارای صلاحیت با شرایط شرکت آب منطقه هماهنگ کند. این مقاله نقشه اجرایی اختصاصی برای همه ساختمان‌ها نیست، بلکه چک‌لیست کنترل است.
انتخاب محل: موتورخانه، پارکینگ، حیاط یا بام
موتورخانه دسترسی مناسبی به پمپ و لوله‌ها می‌دهد، ولی تهویه، تخلیه آب و فاصله از تجهیزات گرم باید کنترل شود. در پارکینگ، مخزن از برخورد خودرو محافظت شود و مسیر خروج یا دسترسی آتش‌نشانی را مسدود نکند. حیاط و محوطه نصب ساده‌تری دارند، اما تابش، یخ‌زدگی، ضربه و دسترسی افراد باید مدیریت شود.
پشت‌بام و تراس انتخاب پیش‌فرض نیستند. وزن آب، زیرسازی و اثرات جانبی باید توسط مهندس سازه تایید شود. هر ۱۰۰۰ لیتر آب تقریباً یک تن جرم دارد؛ وزن مخزن، پایه و اتصالات نیز جداگانه اضافه می‌شود. برای انتخاب محل، ابتدا راهنمای مخزن آب ساختمان را ببینید.

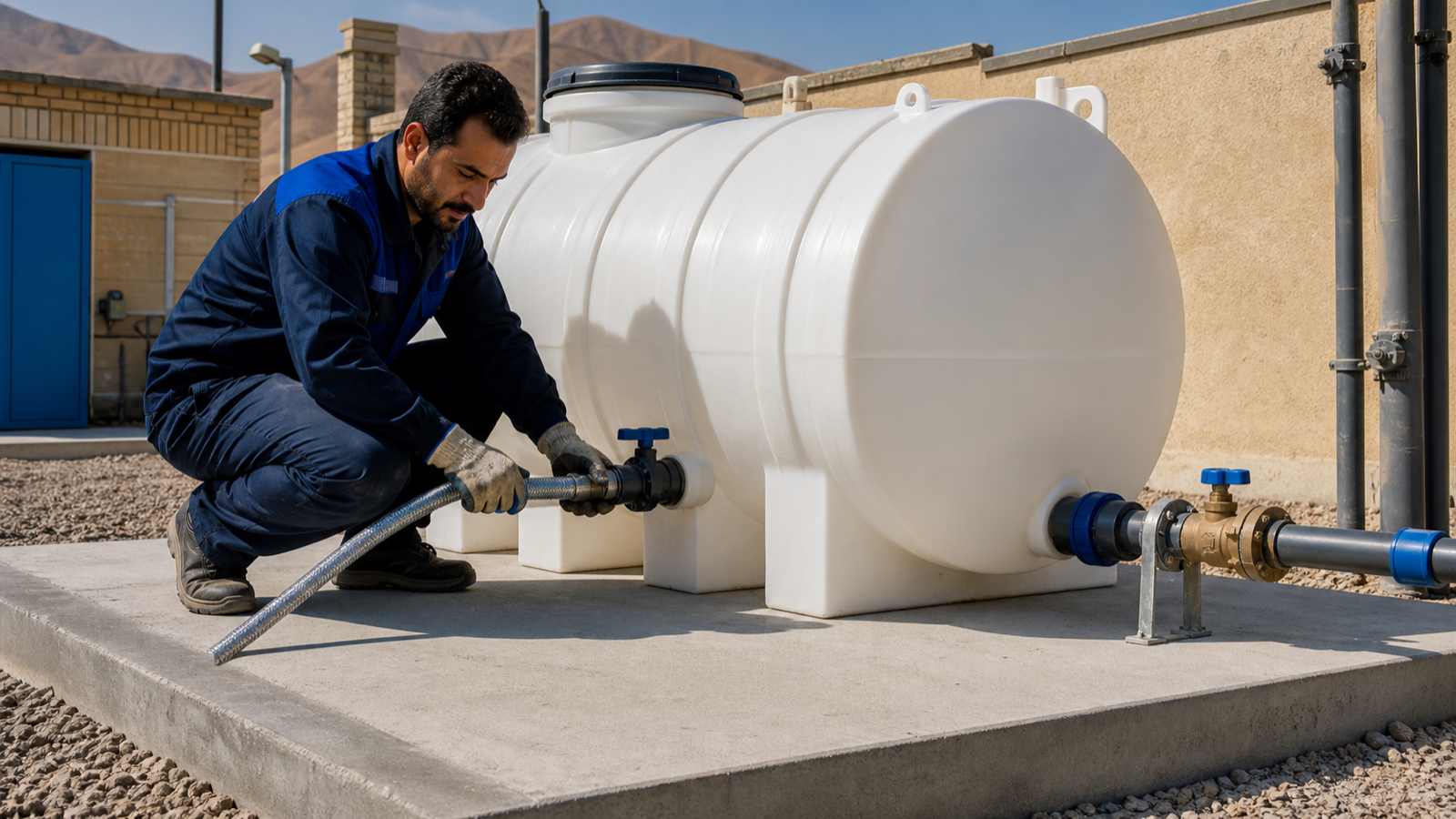

زیرسازی صحیح مخزن پلی‌اتیلن
سطح زیر مخزن باید صاف، تراز، یکپارچه، پاک و به‌اندازه کل سطح اتکای محصول باشد. بلوک‌گذاری نقطه‌ای، شاسی با فاصله نامناسب، سطح شیب‌دار، موزاییک شکسته یا وجود سنگ‌ریزه می‌تواند تنش موضعی ایجاد کند. مشخصات زیرسازی هر مدل را از سازنده بگیرید؛ مخزن افقی و عمودی ممکن است شکل اتکای متفاوتی داشته باشند.
سازه زیرین باید وزن مخزن کاملاً پر را تحمل کند. برای بام، بالکن، سکو یا سازه فلزی، محاسبه بار و خیز ضروری است. پس از ساخت زیرسازی، تراز بودن در چند جهت و نبود لبه تیز کنترل شود.
جدول وزن تقریبی آب برای کنترل سازه
| حجم آب | جرم تقریبی آب | کنترل ضروری |
|---|---|---|
| ۵۰۰ لیتر | حدود ۵۰۰ کیلوگرم | کف تراز و مسیر سرویس |
| ۱۰۰۰ لیتر | حدود ۱ تن | ظرفیت کف و تمرکز بار |
| ۲۰۰۰ لیتر | حدود ۲ تن | سازه، زیرسازی و حمل |
| ۳۰۰۰ لیتر | حدود ۳ تن | بررسی تخصصی محل |
| ۵۰۰۰ لیتر | حدود ۵ تن | طراحی پروژه‌ای و مسیر دسترسی |
این اعداد فقط جرم آب هستند؛ وزن مخزن، زیرسازی، لوله و بارهای بهره‌برداری به آن افزوده می‌شود. جدول مجوز نصب روی سقف یا تراس نیست.
مسیر حمل و ورود را پیش از خرید اندازه بگیرید
عرض و ارتفاع در، راهرو، پاگرد، پله، آسانسور و دریچه ورود را اندازه بگیرید و امکان چرخش مخزن را بررسی کنید. کوچک‌ترین دهانه مسیر معیار است، نه فقط ابعاد اتاق نصب. دستگیره، چهارچوب، لوله سقفی و شیب رمپ می‌توانند مسیر را محدود کنند.
اگر یک مخزن بزرگ عبور نمی‌کند، چند مخزن کوچک یا مدل باریک قابل بررسی است. مخزن را با کشیدن روی سطح زبر، انداختن از ارتفاع یا فشار به اتصالات جابه‌جا نکنید. روش حمل باید از آسیب بدنه و درپوش جلوگیری کند.
اتصال ورودی، شناور و هواکش
در ورودی آب، شیر قطع برای سرویس و شناور متناسب با دبی پیش‌بینی شود. شناور باید بدون گیرکردن باز و بسته شود و محل نصب آن امکان دسترسی داشته باشد. اگر دبی ورودی زیاد است، ضربه و تلاطم کنترل شود. لوله ورودی نباید وزن خود را به دیواره مخزن تحمیل کند.
ورود و خروج آب نیازمند جبران هواست؛ هواکش مناسب از ایجاد فشار یا خلأ ناخواسته هنگام پر و خالی شدن جلوگیری می‌کند. هواکش باید در برابر ورود آلودگی و حشرات محافظت شود و هرگز به‌گونه‌ای بسته نشود که تبادل هوا متوقف شود.
سرریز و مسیر تخلیه اضطراری
سرریز برای زمانی است که شناور بسته نشود یا دبی ورودی بیش از انتظار باشد. قطر و مسیر آن باید بتواند آب را به نقطه‌ای امن هدایت کند؛ تخلیه روی تجهیزات برقی، کف بدون کف‌شور، نمای ساختمان یا محل تردد مناسب نیست. انتهای سرریز نیز در برابر ورود حشرات محافظت شود.
شیر تخلیه در پایین‌ترین نقطه قابل‌دسترسی، شست‌وشو و سرویس را ساده می‌کند. مسیر تخلیه باید قبل از آبگیری آزمایش شود تا در زمان واقعی باعث آب‌گرفتگی موتورخانه یا پارکینگ نشود.
اتصال انعطاف‌پذیر و مهار مستقل لوله‌ها
یکی از مهم‌ترین اصول نصب این است که وزن لوله، شیر، کلکتور یا پمپ روی اتصال مخزن قرار نگیرد. لوله‌ها با بست و پایه مستقل مهار شوند و بین خروجی مخزن و لوله ثابت، اتصال انعطاف‌پذیر مناسب قرار گیرد تا لرزش و جابه‌جایی جزئی منتقل نشود.
هم‌راستا نبودن لوله با خروجی را با زور بستن مهره یا کشیدن مخزن جبران نکنید. اتصال باید بدون تنش بسته شود. آب‌بندی بیش‌ازحد یا استفاده از ابزار نامناسب می‌تواند رزوه و اتصال را آسیب بزند. دستورالعمل گشتاور و آب‌بندی سازنده در اولویت است.
شیر قطع، مهره ماسوره و امکان سرویس
در خروجی مخزن شیر قطع بگذارید تا بدون تخلیه کل شبکه بتوان پمپ یا صافی را سرویس کرد. اتصال بازشو مانند مهره ماسوره، جداسازی تجهیزات را آسان می‌کند. محل شیرها نباید پشت مخزن یا چسبیده به دیوار باشد؛ اپراتور باید بتواند آن‌ها را ببیند و با ابزار مناسب کار کند.
برچسب‌گذاری ورودی، خروجی، سرریز و تخلیه در ساختمان‌های چندمخزنی خطای سرویس را کاهش می‌دهد. وضعیت عادی شیرها نیز مشخص شود تا پس از تعمیر اشتباه باقی نمانند.
نصب پمپ، صافی و کنترل خشک‌کارکردن
پمپ روی پایه مستقل و مناسب نصب شود؛ وزن یا لرزش آن نباید به بدنه مخزن منتقل شود. مسیر مکش تا حد امکان کوتاه، مستقیم و بدون نقطه حبس هوا طراحی شود. صافی قابل‌سرویس از ورود ذرات به پمپ جلوگیری می‌کند، اما اگر کوچک یا کثیف باشد افت مکش ایجاد می‌کند.
کنترل کمبود آب یا خشک‌کارکردن می‌تواند در صورت خالی‌شدن مخزن از آسیب پمپ جلوگیری کند. انتخاب منبع تحت فشار، کنترل دور، پرشرسوئیچ و توان پمپ باید بر اساس تعداد واحد، ارتفاع و دبی طراحی شود؛ ظرفیت مخزن به‌تنهایی توان پمپ را تعیین نمی‌کند.
اتصال چند مخزن به‌صورت موازی
برای افزایش ظرفیت یا عبور از مسیر باریک، چند مخزن را می‌توان در یک آرایش طراحی‌شده استفاده کرد. همه مخازن باید روی تراز یکسان باشند و مسیرهای ارتباطی، قطر لوله و محل برداشت طوری انتخاب شود که پر و خالی‌شدن متعادل باشد. اتصال‌های نامتقارن می‌توانند باعث شوند یک مخزن زودتر خالی شود.
برای هر مخزن شیر سرویس مستقل مفید است تا بتوان آن را جدا کرد. سرریز و هواکش هر مخزن و امکان شست‌وشوی مستقل نیز بررسی شود. طراحی چندمخزنی فقط وصل‌کردن اتفاقی خروجی‌ها با سه‌راهی نیست.
آبگیری و راه‌اندازی مرحله‌ای
پیش از پرکردن، داخل مخزن و مسیرها از نظر آلودگی و جسم خارجی بررسی شوند. ابتدا مقدار کمی آب وارد کنید و تراز، نشتی اتصالات و عملکرد تخلیه را کنترل کنید. سپس در چند مرحله سطح را بالا ببرید و در هر مرحله اتصالات، زیرسازی و تغییر شکل غیرعادی را بازدید کنید.
عملکرد شناور، سرریز، هواکش، شیرها، پمپ و کنترل کمبود آب آزمایش شود. پس از نخستین چرخه کامل، اتصالات دوباره بازدید شوند. هر نشتی را با سفت‌کردن بی‌حد مهره پنهان نکنید؛ علت هم‌راستایی، آب‌بندی یا خرابی قطعه مشخص شود.
نگهداری و بازدید دوره‌ای
برنامه بازدید شامل سلامت درپوش، تمیزی هواکش و سرریز، نشتی اتصالات، صدای غیرعادی پمپ، وضعیت بست‌ها و تمیزی اطراف مخزن باشد. فاصله زمانی شست‌وشو به کیفیت آب، گردش مصرف و شرایط ساختمان وابسته است؛ شست‌وشو باید با روش ایمن و بدون آسیب به بدنه انجام شود.
تغییر رنگ، بو یا طعم آب فقط به مخزن مربوط نیست و می‌تواند از منبع آب، لوله‌کشی، ماندگی یا آلودگی ورودی باشد. در صورت مشاهده مشکل، مصرف را متوقف و علت را تخصصی بررسی کنید.
اشتباهات رایج نصب مخزن آب آپارتمان
قرار دادن مخزن مستقیم روی خاک یا بلوک‌های جدا، نصب در مسیر خودرو، حذف هواکش، هدایت سرریز به کف نامناسب، آویزان‌کردن لوله از اتصال، چسباندن پمپ به بدنه، نداشتن شیر سرویس و قرار دادن مخزن بدون فاصله بازدید از اشتباهات متداول هستند. نصب روی بام بدون تایید سازه و انتخاب مخزن قبل از اندازه‌گیری مسیر حمل نیز هزینه زیادی ایجاد می‌کند.
اجرای عجولانه ممکن است در روز اول کار کند اما هنگام پرشدن کامل، قطع شناور یا سرویس پمپ مشکل آشکار شود. چک‌لیست راه‌اندازی را ثبت کنید و عکس اتصالات و وضعیت شیرها را برای نگهداری ساختمان نگه دارید.
پرسش‌های متداول
بهترین محل نصب مخزن در آپارتمان کجاست؟
محلی با کف مقاوم و تراز، دسترسی سرویس، مسیر تخلیه و حفاظت از ضربه؛ معمولاً تراز پایین ساختمان عملی‌تر است، اما هر پروژه متفاوت است.
آیا مخزن را مستقیم روی زمین بگذاریم؟
فقط اگر سطح کاملاً صاف، تراز، یکپارچه و مقاوم و مطابق دستورالعمل محصول باشد؛ خاک یا بلوک‌گذاری نقطه‌ای مناسب نیست.
فاصله مخزن تا پمپ چقدر باشد؟
عدد ثابت ندارد؛ مسیر مکش کوتاه و صحیح مفید است، ولی فضای سرویس، مهار لوله و طراحی پمپ باید حفظ شود.
آیا نصب مخزن روی پشت‌بام مجاز است؟
تنها پس از بررسی و تایید سازه، زیرسازی، مهار و شرایط اقلیمی توسط متخصص پروژه.
چرا اتصال انعطاف‌پذیر لازم است؟
برای کاهش انتقال لرزش، وزن و جابه‌جایی لوله ثابت به اتصال مخزن.
سرریز را کجا هدایت کنیم؟
به مسیر امن با ظرفیت کافی که باعث آب‌گرفتگی، آسیب برق یا مزاحمت برای دیگران نشود.
نمونه مدل‌ها برای مقایسه ابعاد پیش از نصب
پس از اندازه‌گیری مسیر ورود و محل نصب، مشخصات محصول را بررسی کنید. این نمونه‌ها پیشنهاد ظرفیت برای همه ساختمان‌ها نیستند؛ مصرف و تحمل سازه باید جداگانه تعیین شوند.
